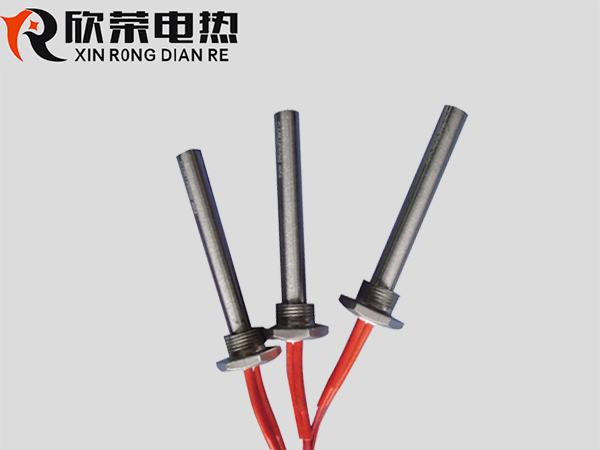

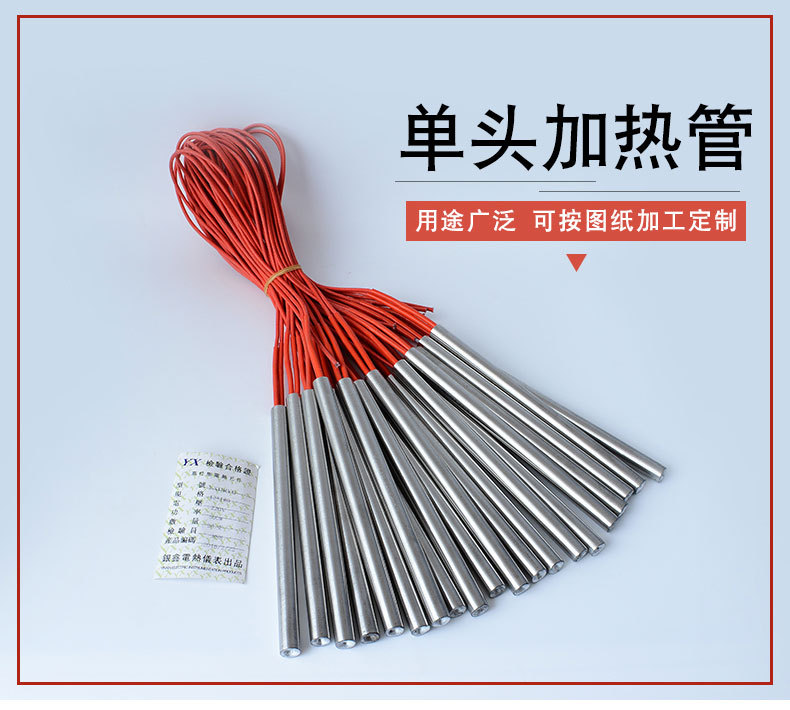

单头电热管又叫单端电热管、弹筒电热管（Cartridge Heaters），是电热管（管状电热元件）的一种，在电热行业，有一很久称谓的型号：M3。在90年代后期由于电热管在中国广泛应用，电热管的形状也现很多，将这种一头出线的模具用的电热管称为单头电热管或单端电热管。

在国外称为弹筒式加热器，也是一种形像的叫法，因为弹筒壳是圆柱形，一头也是堵死，与中国叫为单头电热管是巧夺同工之说。

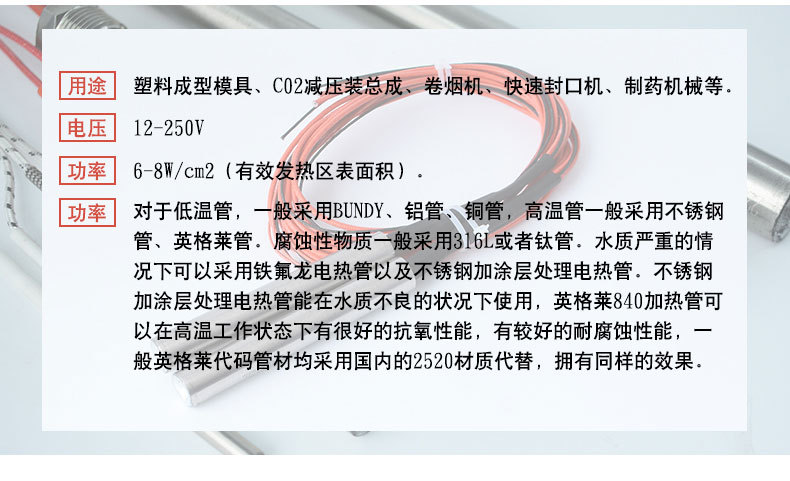

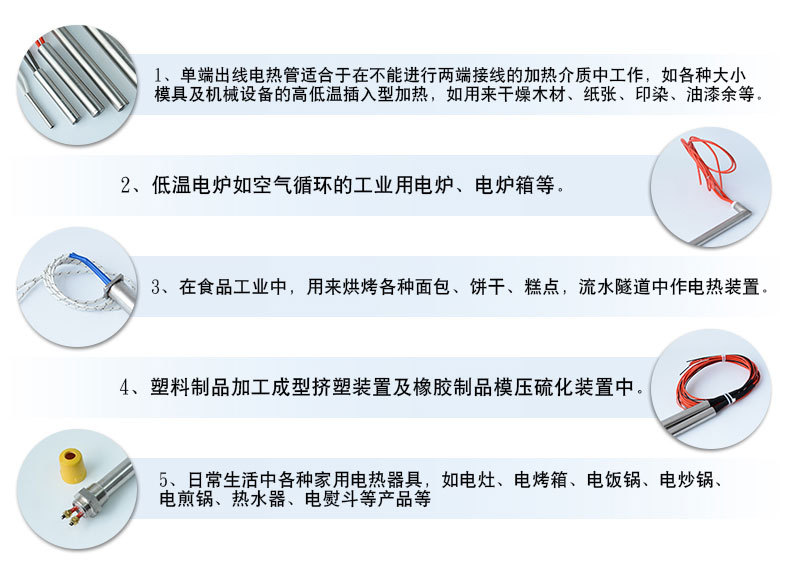

单头电热管应用范围:

1、模具加热在现代工业应用中已为广泛的客户所接受。

2、在塑胶机械加热系统。

3、医药生产线。

4、实验室热处理试验。

5、化工领域等。

单头电热管的好处：

1、直径小，可以做到3-25MM。

2、长度不受限制，可以做到20-2000MM。

3、功率高，是正常电热管的功率的2-5倍，单端电热管可以做到（表面积20瓦特／平方厘米），甚至可以做到（表面积60瓦特／平方厘米）。单头单头电热管与普通电热管的区别：

1、外形：单头电热管是一头（一端）出线，普通电热管是两头出线。

2、内部构造：单头电热管的绕丝方式和普通电热管不同，特别是现在好品质的单头电头管，与普通电热管有很大的区别。

3、制作工艺：单头电热管的制作的过程中比普通电热管有更多的工艺，例如缩管，这就保证单头电热管比普通电热管的功率高，使用时间长。

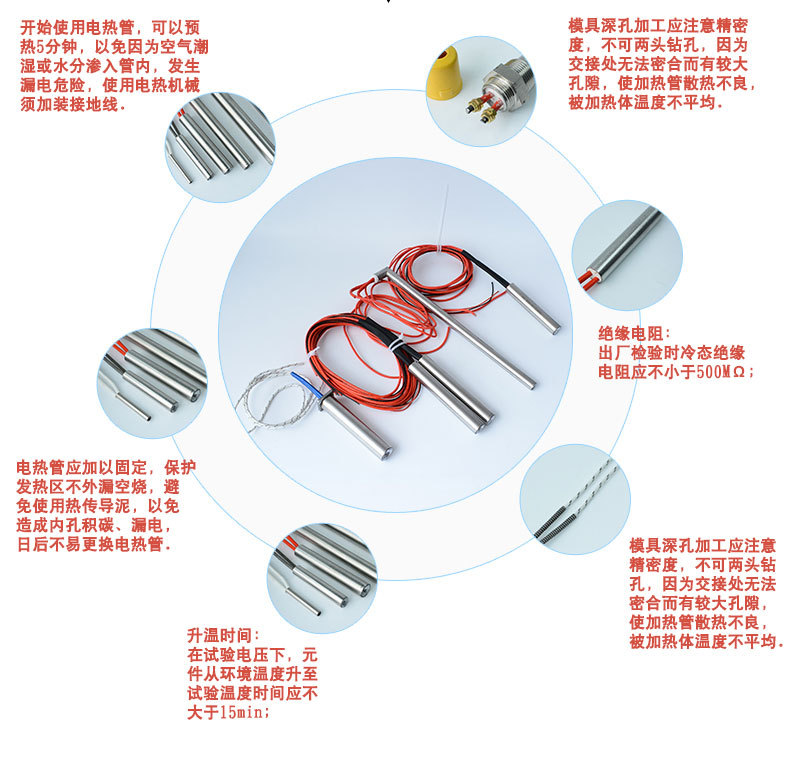

单头电热管的性能要求:

1 升温时间

在试验电压下，元件从环境温度升至试验温度时间应不大于15min

2 额定功率偏差

在充分发热的条件下，元件的额定功率的偏差应不超过下列规定的范围；

对额定功率小于等于100W的元件为：±10%。

对额定功率大于100W的元件为+5%～-10%或10W，取两者中的较大值。

3 泄露电流

冷态泄露电流以及水压和密封试验后泄露电流应不超过0.5mA

工作温度下的热态泄露电流应不超过公式中的计算值，但最大不超过5mA

I=1/6（tT×0.00001）

I—热态泄露电流mA

t—发热长度mm

T-工作温度℃

多个元件串联到电源中时，应以这一组元件为整体进行泄露电流试验。

4 绝缘电阻

出厂检验时冷态绝缘电阻应不小于50MΩ

密封试验后，长期存放或者使用后的绝缘电阻应不消与MΩ

工作温度下的热态绝缘电阻应不低于公式中的计算值，但最小应不小于1MΩ

R=「（10-0.015T）/t」×0.001

R—热态绝缘电阻MΩ

t—发热长度mm

T—工作温度℃

5 绝缘耐压强度

元件应在规定的试验条件和试验电压下保持1min，而无闪络和击穿现象

6 经受通断电的能力

元件应能在规定的试验条件下经历2000次通断电试验，而不发生损坏

7 过载能力

元件在规定的试验条件和输入功率下应承受30次循环过载试验，而不发生损坏

8 耐热性

元件在规定的试验条件和试验电压下应承受1000次循环耐热性试验，而不发生损坏。
